Traktura - płytki fotokomórek do manuałów
Płytki fotokomórek służą do przekazywania informacji o naciśnięciu klawiszy do dalszych urządzeń traktury.
Mogą być montowane bezpośrednio pod każdą oktawą klawiatur lub z ich tylnej strony. W zależności od zamówienia,
mogą reagować na naciśnięcie bądź zwolnienie klawisza. W obu przypadkach poziomem wyjściowym może być 5V lub 0V
(zgodnie z zamówieniem).
Wyjścia stanowią szpilki umieszczone w dwóch rzędach o rastrze 2,54mm, co pozwala na dołączenie płytek korzystając ze
standardowych gniazd zaciskanych na taśmach wieloprzewodowych. Napięcie zasilające doprowadzane jest przez dwie szpilki

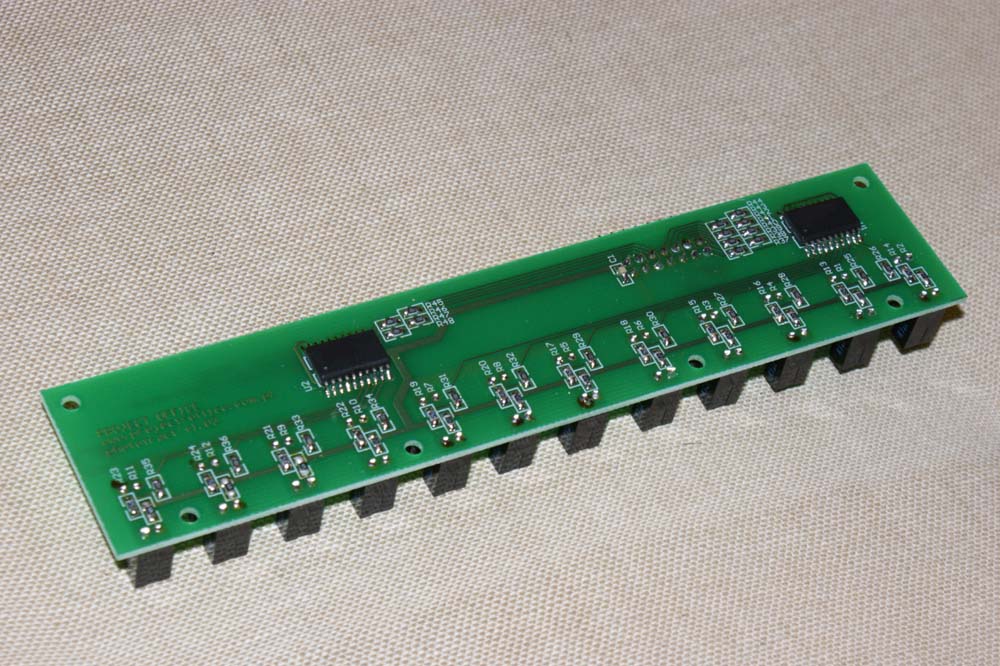

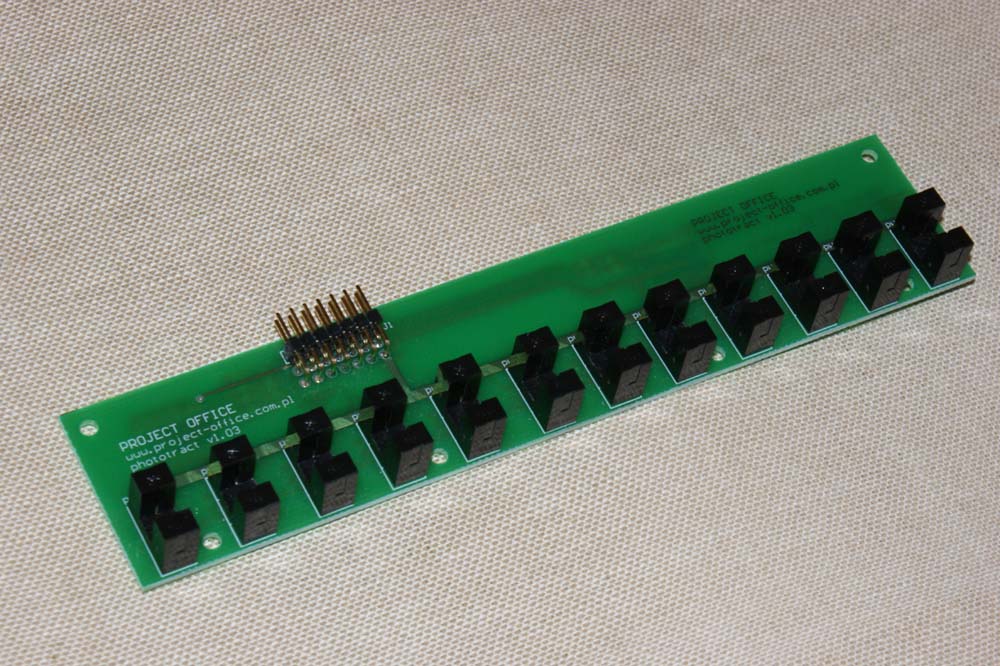

złącza. Na zdjęciach umieszczono płytki dla pełnej oktawy. Dostępne są również płytki dla niepełnych oktaw.
|
 |
|
 |
|
Dane techniczne
- napięcie zasilania: 5V
- pobór prądu: 70 - 100mA
- napięcia wyjściowe: poziomy TTL
- maksymalny prąd wyjściowy: 5mA
- szerokość szczeliny fotokomórki: 5mm
- głębokość szczeliny: 7,5mm
- wymiary: 164,2 x 35 x 15,2mm (pełna oktawa, szerokość płytki nie uwzględnia złącza, wysokość mierzona wraz z elementami po spodniej stronie)
- wysokość elementów ponad płytkę: 11mm
- rozstaw fotokomórek: 13,2mm (pasujący do standardowej szerokości klawiszy)
|
|
|
|
|
